一、激光功率衰減器核心技術解析

（一）整體結構設計

激光功率衰減器由激光器與衰減器兩大核心模塊組成，二者實現光學連通——激光器提供沿預選光路傳送的特定光束，衰減器則負責對光束進行不同程度的精準衰減，最終輸出符合實際需求的激光功率。其中，衰減器作為核心調節單元，集成了偏振旋轉器、雙色鏡、旋鈕、保護罩及可調器件五大關鍵部件，各組件協同工作，確保功率調節的穩定性與精準度。

（二）關鍵部件功能詳解

激光器：采用紫外激光器，可輸出高偏振對比度的線性偏振紫外激光束，為后續功率調節提供穩定的光源基礎，適配各類對紫外激光有需求的精密應用場景。

偏振旋轉器：核心采用半波片設計，與衰減器上的旋鈕直接相連，通過旋轉旋鈕即可調節半波片的“C”軸角度（調節范圍0°-45°），進而將入射紫外光束的偏振態從0°旋轉至90°，這一設計是實現功率連續調節的核心前提。

雙色鏡：表面經過特殊鍍膜處理，具備“透射P偏振光束、反射S偏振光束”的特性，且以布魯斯特角取向安裝，確保偏振分離的高效性。在不同實施例中，雙色鏡還可與其他鏡片配合，進一步優化光束傳輸與功率調節效果。

可調器件：作為靈活適配不同場景的核心組件，提供多種配置方案，包括單一光束阻擋件、可選位移補償器、光束阻擋件+雙色鏡組合、光束阻擋件+多組雙色鏡組合等，可根據實際應用需求選擇適配方案。

保護罩：設于衰減器外圍，且在罩體上增設光束阻擋件，能有效阻擋光束意外透射，尤其可防止紫外光束外泄，保障設備操作安全。

（三）核心工作原理

紫外激光器輸出的線性偏振光束首先入射至偏振旋轉器（半波片），通過旋鈕調節半波片角度，改變光束偏振態；調整后的光束被導向雙色鏡，經鍍膜處理的雙色鏡將P偏振光束與S偏振光束分離——P偏振光束可直接透射，S偏振光束則被反射；分離后的光束再通過可調器件進行后續處理（如補償光束偏移、二次偏振分離或安全阻擋），最終輸出所需功率的激光束。整個過程通過偏振態調節實現功率精準控制，無需復雜的電路干預，具備調節便捷、響應迅速的優勢。

二、多維度實施例設計與性能對比

為適配不同應用場景的需求，本激光功率衰減器提供多種實施例設計，各方案在結構配置與性能表現上各有側重，以下結合具體圖示詳細解析：

（一）基礎實施例：光束直接分離方案

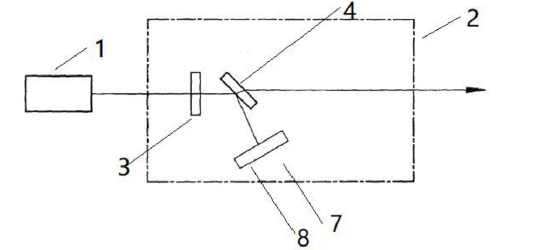

圖1 激光功率衰減器基礎實施例結構框圖

該方案中，可調器件僅配置光束阻擋件。紫外激光經偏振旋轉器調節偏振態后，入射至雙色鏡：P偏振光束直接透射作為輸出，S偏振光束被反射至光束阻擋件安全攔截。此方案結構簡潔，操作便捷，最大輸出功率可達入射功率的96%，適用于對功率調節范圍要求適中、追求設備精簡的場景。

（二）偏移補償實施例：光束路徑校準方案

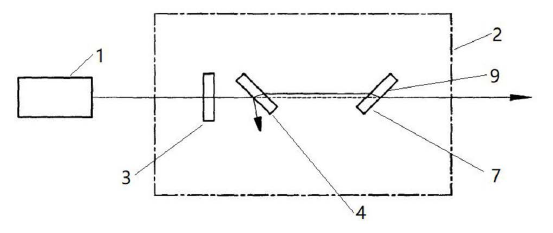

圖1 激光功率衰減器偏移補償實施例結構框圖 - 廣西科毅光通信

針對光束通過雙色鏡后可能產生的路徑偏移問題，該方案在雙色鏡后增設可選位移補償器（優選未鍍膜的紫外級熔融石英），用于校準光束偏移，確保輸出光束路徑與入射路徑的一致性。同時，位移補償器可直接采用雙色鏡基板，簡化結構設計。此方案輸入與輸出路徑共線，最大輸出功率為92%，適合對光束同軸度要求較高的精密加工場景。

（三）二次偏振實施例：高純度偏振輸出方案

圖3 激光功率衰減器二次偏振實施例結構框圖 - 廣西科毅光通信

該方案采用“雙色鏡+雙色鏡一”的雙鏡片組合，可調器件包含光束阻擋件與雙色鏡一（同樣以布魯斯特角取向）。光束經第一次偏振分離后，S偏振光束被反射至雙色鏡一，再次實現S偏振高反射、P偏振高透射的分離，最終輸出高純度S偏振光束。此方案最大輸出功率提升至99%，偏振對比度是基礎實施例的2倍，最小傳輸功率更小，功率調節范圍更寬，適用于對偏振純度要求嚴格的科研實驗場景。

（四）多鏡片優化實施例：極致性能方案

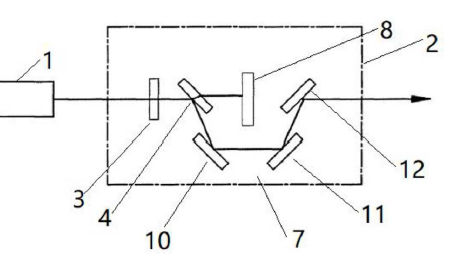

圖4 激光功率衰減器多鏡片優化實施例結構框圖 - 廣西科毅光通信

作為性能最優的實施例，該方案配置“雙色鏡+雙色鏡一+雙色鏡二+雙色鏡三”的四鏡片組合，所有鏡片均以布魯斯特角取向。光束經四次偏振分離與反射，最終輸出的光束與入射光束共線，空間位移最小。其核心優勢包括：最大輸出功率達98%，偏振對比度是二次偏振實施例的10倍，最小功率可低至0.000256%，功率調諧范圍覆蓋0.000256%-98%，且激光功率損失顯著低于其他方案，適用于高端精密加工、半導體制造等對性能要求極致的場景。

（五）衰減器結構細節圖示（圖3-5、圖8）

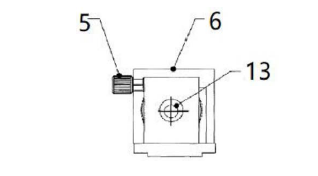

圖5 激光功率衰減器透視圖 - 廣西科毅光通信

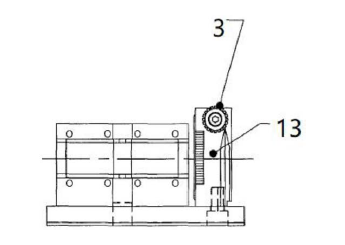

圖6 激光功率衰減器左視圖 - 廣西科毅光通信

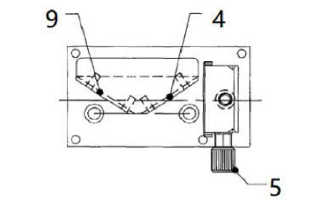

圖7 激光功率衰減器俯視圖 - 廣西科毅光通信

上述三圖詳細展示了衰減器的實體結構，清晰呈現了偏振旋轉器、旋鈕、保護罩、可調器件的安裝位置與裝配關系，直觀體現了設備的緊湊化設計與操作便捷性。

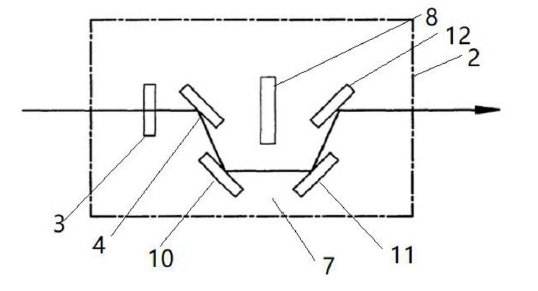

圖8 激光功率衰減器多雙色鏡核心結構框圖 - 廣西科毅光通信

該圖進一步明確了多雙色鏡組合的光學連通關系，為技術人員理解光束傳輸路徑與偏振分離原理提供了清晰參考。

（六）各實施例性能核心對比

通過對四大核心實施例的測試對比（基于266nm波長、入射角56°，雙色鏡特性：Rs=99.5%、Rp=4.0%、Tp=96.0%、Ts=0.5%），關鍵性能指標如下：

從對比結果可見，多鏡片優化實施例（圖7）在偏振對比度、最小輸出功率及調諧范圍上表現最優；二次偏振實施例（圖6）在最大輸出功率上占據優勢；偏移補償實施例（圖2）適合對光束同軸度有要求的場景；基礎實施例（圖1）則以簡潔性適配通用場景，各方案可滿足不同行業的差異化需求。

三、產品核心競爭優勢

（一）高偏振對比度，輸出穩定性強

通過半波片精準調節偏振態，搭配高反射/透射特性的雙色鏡（S偏振反射率≥99.5%，P偏振透射率≥96%），實現偏振分離的高效性與準確性。多鏡片組合方案的偏振對比度更是達到行業領先水平，確保輸出光束的偏振純度，避免因偏振干擾影響作業精度，尤其適配對光束穩定性要求嚴苛的精密加工與科研場景。

（二）寬功率調諧范圍，適配性廣

功率調節覆蓋0.000256%-98%，可實現從極低功率到近滿功率的連續調節，無需更換設備即可滿足不同作業需求——無論是微焊接所需的中高功率，還是精密刻蝕所需的極低功率，均可通過旋鈕或自動化控制系統精準適配，大幅提升設備利用率。

（三）低功率損失，能效比高

相較于傳統衰減器，本產品通過優化偏振調節機制與鏡片組合設計，有效降低激光傳輸過程中的功率損耗。尤其是多鏡片優化方案，在多次偏振分離后仍能保持98%的最大輸出功率，減少能源浪費，降低長期使用成本。

（四）安全防護到位，操作更可靠

衰減器外圍設置專用保護罩，且罩體集成光束阻擋件，可有效攔截意外透射的紫外光束，避免對操作人員與周邊設備造成損傷。同時，設備結構設計緊湊，旋鈕調節便捷，也可升級為帶傳感器與電機的自動化裝置，通過感知輸出功率自動調節偏振態，進一步提升操作安全性與精準度。

（五）靈活配置方案，適配多場景需求

提供四種核心實施例及多種可調器件組合，可根據用戶的光束路徑要求、偏振純度需求、功率調節范圍等個性化需求，定制專屬解決方案。無論是通用工業場景、高端精密制造，還是科研實驗領域，均能找到適配的配置方案。

四、行業應用場景拓展

（一）精密加工領域

在電子元件微焊接、醫療器械精密鉆孔、汽車零部件精細切割等場景中，紫外激光的高能量特性可實現微小區域的精準加工。本激光功率衰減器可根據加工材料（如金屬、陶瓷、聚合物）與加工精度要求，靈活調節激光功率，避免因功率過高導致材料變形、燒焦，或功率過低影響加工效率，大幅提升加工良率。

（二）半導體制造領域

半導體芯片制造過程中，光刻、刻蝕等工序?qū)す夤馐钠窦兌扰c功率穩定性要求極高。多鏡片優化實施例的高偏振對比度與低功率波動特性，可確保光刻圖案的精準度，減少芯片制造誤差，助力提升半導體產品的性能與可靠性。

（三）科研實驗領域

高校、科研機構在光學實驗、激光物理研究等項目中，常需對紫外激光功率進行精細化、寬范圍調節。本產品的寬調諧范圍與高調節精度，可滿足不同實驗場景的需求，同時其結構透明、可擴展性強，便于科研人員根據實驗需求進行二次開發。

（四）其他特種應用領域

在紫外激光檢測、激光醫療、航空航天零部件加工等特種領域，本產品的安全防護設計與穩定性能可充分適配嚴苛的使用環境。例如，激光醫療中可精準控制紫外激光功率，避免對人體組織造成過度損傷；航空航天領域可滿足高精度零部件加工的嚴格要求。

激光功率衰減器作為激光應用系統的核心調節部件，其性能直接影響整個系統的作業效率與精度。廣西科毅光通信推出的這款紫外激光功率衰減器，通過創新的偏振調節機制、多維度的實施例設計與完善的安全防護，實現了高偏振對比度、寬調諧范圍、低功率損失的核心優勢，完美破解了紫外激光功率調節的行業痛點。
