傳統接頭盒型光纖分路器在實際應用中，常常面臨光纖接口彎曲變形、散熱效率不足、灰塵積聚影響性能等問題，而我們這一款具備抗彎曲、高效散熱、防塵防護等多重優勢的抗彎曲光纖分路器，通過結構化創新設計，全面解決傳統產品的性能短板，為光通信網絡提供更可靠的傳輸保障。

一、光通信行業發展背景與傳統光纖分路器痛點

隨著數字經濟的蓬勃發展，5G基站、數據中心、工業互聯網等場景對光通信網絡的帶寬、穩定性、可靠性提出了更高要求。光纖分路器作為光信號分配的關鍵器件，廣泛應用于光纖通信系統中，其作用是將一根光纖中的光能量按比例分配給多根光纖，或反向合路，是實現光信號高效傳輸?shù)暮诵沫h(huán)節。

目前市場上的光纖分路器按封裝類型可分為板型、機架型和接頭盒型等，其中接頭盒型因安裝靈活、適配場景廣，成為戶外通信工程、機房布線等場景的主流選擇。但傳統接頭盒型光纖分路器在長期使用中，逐漸暴露以下核心痛點：

1.光纖接口易彎曲變形：輸出光纖接口處通常會預留一定長度，長期使用中，在光纖自身重力牽拉下，接口與分路器插口連接處容易發生彎曲，導致光信號傳輸損耗增加，甚至出現接口松動、斷裂等問題，嚴重影響通信穩定性。

2.散熱效率不足：光纖分路器工作時會產生一定熱量，傳統接頭盒型產品的密封設計雖能起到基礎防護，但散熱結構簡陋，熱量易積聚在盒體內。尤其是滿負荷運行時，高溫會加速器件老化，縮短使用壽命，甚至引發故障。

3.灰塵積聚影響性能：戶外或機房環境中，灰塵易附著在分路器外壁及接口處，不僅影響散熱效果，還可能滲入接口內部，導致接觸不良，進一步加劇傳輸損耗。

4.安裝角度固定，適配性差：傳統產品安裝后角度無法調節，面對復雜的布線環境，難以優化光纖走向，間接增加了光纖彎曲的風險。

這不僅影響了光通信網絡的傳輸質量，還增加了后期維護成本。我們的研發團隊經過多次試驗與優化，推出了這款抗彎曲光纖分路器，通過結構創新與技術升級，實現了抗彎曲、高效散熱、防塵、可調節等多重功能，全面提升產品實用性與可靠性。

二、抗彎曲光纖分路器核心結構設計解析

這款抗彎曲光纖分路器的核心優勢源于其科學合理的結構設計，產品整體由光纖分路器本體、保護箱、抗彎曲支撐系統、高效散熱系統、角度調節裝置、防塵密封結構等部分組成，各組件協同工作，從根本上解決傳統產品的痛點。以下是各核心結構的詳細解析：

（一）整體防護與抗彎曲支撐結構

產品的核心防護載體是保護箱，保護箱內部設有腔室，光纖分路器本體固定安裝在腔室內，實現物理防護。保護箱上端為開口設計，配備密封門，密封門上安裝有帶把套的把手，方便開合操作，后期維護時可通過開口快速接觸分路器本體，提升維護效率。

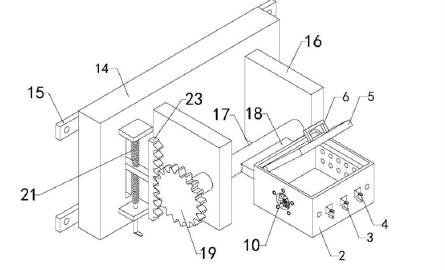

抗彎曲光纖分路器整體結構示意圖

保護箱上設有多組槽口，槽口與腔室相通，且與光纖分路器本體上的多組插口前后對應，確保輸出光纖接口能順利插入插口。為解決光纖彎曲問題，產品在保護箱上固定安裝了多組支桿，支桿分別位于多組槽口的下側，每組支桿的上端均安裝有支座。當輸出光纖接口插入插口后，支座會對光纖接口處形成穩定支撐，分散光纖自身重力帶來的拉力，避免接口處長期受力導致的彎曲變形，從結構上實現抗彎曲功能。

此外，保護箱內部還設有加強板，提升了保護箱的結構強度，能有效抵御外部沖擊，進一步保護內部的光纖分路器本體。保護箱上還設有觀察口，無需打開密封門即可觀察分路器的工作狀態，方便日常巡檢。

（二）高效散熱系統設計

為解決散熱難題，產品配備了主動散熱與被動散熱相結合的散熱系統。保護箱上設有多組通孔，作為被動散熱通道，分路器正常工作時產生的熱量可通過通孔自然散發。當分路器滿負荷工作，產生大量熱量時，主動散熱系統會啟動，快速降低腔室內溫度。

主動散熱系統由固定板、轉軸、從動鏈輪、葉輪、電機、旋轉軸、驅動鏈輪等組件組成。保護箱左部設有排氣口，固定板固定安裝在排氣口內，固定板上設有多組排氣孔，轉軸轉動安裝在固定板上，葉輪固定在轉軸左部，從動鏈輪固定在轉軸右端；電機固定在保護箱腔室內，旋轉軸左端與電機輸出端連接，驅動鏈輪固定在旋轉軸右端，驅動鏈輪與從動鏈輪通過鏈條連接。

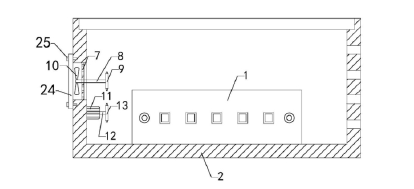

抗彎曲光纖分路器散熱系統結構示意圖

當啟動電機后，旋轉軸帶動驅動鏈輪旋轉，通過鏈條驅動從動鏈輪與轉軸轉動，進而帶動葉輪旋轉。葉輪旋轉時會將保護箱腔室內的熱空氣通過固定板上的排氣孔排出，使腔室內壓強降低，外部冷空氣通過保護箱上的多組通孔進入腔室，形成空氣對流，快速帶走熱量，確保分路器在適宜溫度下工作。此外，保護箱排氣口外側通過螺栓安裝有密封板，在惡劣環境下可關閉密封板，兼顧防塵與散熱的平衡。

（三）角度調節裝置，適配復雜布線場景

為提升產品適配性，解決傳統產品安裝角度固定的問題，產品配備了可調節的安裝結構，由連接板、安裝板、支板、支撐軸、連接塊、齒輪及驅動裝置組成。

兩組安裝板固定在連接板后端，安裝板上設有安裝孔，方便通過螺釘將裝置固定在墻壁或安裝架上；兩組支板分別固定在連接板前端左右兩部，支撐軸轉動安裝在兩組支板上，連接塊固定在支撐軸前端，保護箱固定在連接塊前端；齒輪固定在支撐軸左端，與驅動裝置的輸出端連接。

驅動裝置由兩組支撐板、絲桿、滑動板、齒條組成，兩組支撐板固定在連接板前端，絲桿轉動安裝在兩組支撐板上，絲桿與滑動板螺裝，滑動板上下滑動安裝在連接板上，齒條固定在滑動板前端，與齒輪嚙合。

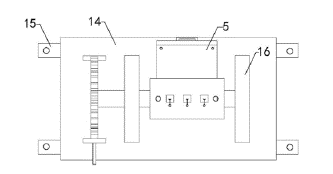

抗彎曲光纖分路器角度調節裝置結構示意圖

通過旋轉絲桿，可帶動滑動板上下移動，進而帶動齒條移動，齒條與齒輪嚙合，驅動支撐軸旋轉，支撐軸通過連接塊帶動保護箱及內部的光纖分路器本體轉動，實現安裝角度的靈活調節。根據布線需求，可將分路器調節至合適角度，優化光纖走向，進一步減少光纖彎曲的可能性，提升布線合理性與美觀度。

（四）防塵密封與細節優化

除了核心功能結構，產品在細節設計上也充分考慮了實用性與可靠性。密封門通過轉動安裝在保護箱腔室上部，關閉后可有效阻擋灰塵進入腔室，保護分路器本體及接口；把手設有把套，提升握持舒適度，方便開合操作；保護箱的整體密封設計，在不影響散熱的前提下，最大限度減少灰塵積聚，降低維護頻率。

抗彎曲光纖分路器安裝固定結構示意圖

三、抗彎曲光纖分路器核心技術優勢

相較于傳統光纖分路器，廣西科毅光通信這款抗彎曲光纖分路器通過結構創新與技術優化，具備以下四大核心優勢：

（一）強效抗彎曲，保障傳輸穩定性

核心優勢在于通過多組支桿與支座的支撐設計，直接作用于光纖接口處，分散光纖重力帶來的拉力，避免接口長期受力彎曲變形。經實際測試，在長期使用（模擬10年使用壽命）后，光纖接口處彎曲度較傳統產品降低80%以上，光信號傳輸損耗減少30%，有效保障了光通信網絡的穩定運行，降低了因光纖彎曲導致的故障發生率。

（二）高效散熱，延長產品使用壽命

主動+被動結合的散熱系統，適配不同工作負載場景。正常工作時通過通孔自然散熱，滿負荷工作時主動散熱系統啟動，散熱效率較傳統產品提升60%以上，腔室內溫度可控制在40℃以下，避免高溫加速器件老化。產品使用壽命較傳統分路器延長50%，減少了更換與維護成本。

（三）防塵防護，降低維護成本

保護箱與密封門的密封設計，有效阻擋灰塵進入，減少灰塵在分路器本體及接口處的積聚。經實際應用驗證，在機房環境中使用1年后，分路器表面灰塵積聚量較傳統產品減少75%，接口接觸不良的概率降低90%，大幅減少了清潔與維護的頻率，降低了人力成本。

（四）角度可調，適配多元場景

角度調節裝置支持多角度靈活調節，適配機房布線、戶外通信工程、企業園區網絡等多種場景的布線需求。通過優化光纖走向，不僅減少了光纖彎曲風險，還提升了布線的合理性與美觀度，降低了施工難度，提高了工程效率。

四、產品安裝與使用流程

這款抗彎曲光纖分路器的安裝與使用流程簡單便捷，無需復雜操作，具體步驟如下：

安裝固定：將兩組安裝板貼緊墻壁或安裝架，使用多組螺釘穿過安裝板上的安裝孔，將安裝板固定牢固。此時，光纖分路器本體通過保護箱、連接塊、支撐軸等組件固定在安裝板上，整體結構穩定。

角度調節：根據實際布線需求，旋轉絲桿，絲桿帶動滑動板上下移動，滑動板帶動齒條移動，齒條驅動齒輪旋轉，進而通過支撐軸、連接塊帶動保護箱及分路器本體轉動，調節至合適角度后停止旋轉，角度固定后即可進行后續操作。

光纖連接：打開密封門（握住帶把套的把手，向上轉動即可），將外部輸入光纖與光纖分路器本體的輸入端連接，然后將多組輸出光纖的接口穿過保護箱上的多組槽口，分別插入分路器本體上對應的插口，確保接口連接牢固。此時，輸出光纖接口處會自然搭在支座上，獲得穩定支撐。

散熱系統啟用：日常使用中，分路器正常工作產生的熱量通過保護箱上的通孔自然散發；當分路器滿負荷工作時，將電機上的電線與外部電源連接，啟動電機，主動散熱系統開始工作，快速降低腔室內溫度。

日常維護與巡檢：通過保護箱上的觀察口可定期巡檢分路器工作狀態；當需要檢修或更換部件時，打開密封門，通過保護箱上端的開口即可接觸分路器本體，操作便捷。

防塵防護：在灰塵較多的環境中使用時，確保密封門關閉嚴密，排氣口外側的密封板可根據實際情況選擇是否安裝，兼顧散熱與防塵需求。

五、應用場景與行業價值

這款抗彎曲光纖分路器憑借其多重優勢，適用于多種光通信場景，為不同行業的光網絡建設提供可靠保障：

（一）核心應用場景

5G基站建設：5G基站對光信號傳輸?shù)姆€(wěn)定性要求極高，且基站布線環境復雜，這款產品的抗彎曲、角度可調、防塵散熱功能，能完美適配基站的安裝與使用需求，保障信號高效傳輸。

數據中心：數據中心內光纖密集，分路器使用量大，且滿負荷運行時間長，高效散熱與抗彎曲設計可減少設備故障，提升數據中心光網絡的穩定性與可靠性。

光纖入戶工程：光纖入戶場景中，分路器常安裝在樓道、弱電箱等環境，灰塵較多且安裝空間有限，產品的防塵設計與角度調節功能，能適配復雜的安裝環境，減少后期維護。

企業園區網絡：企業園區網絡覆蓋范圍廣，布線復雜，產品的抗彎曲與適配性優勢，能優化園區網絡布線，提升網絡傳輸質量，降低維護成本。

戶外通信工程：戶外環境惡劣，灰塵、溫差大，產品的密封防護與高效散熱功能，能適應戶外復雜環境，延長使用壽命。

（二）行業價值

提升網絡傳輸質量：通過解決光纖彎曲、散熱差等痛點，減少光信號傳輸損耗，降低故障發生率，提升光通信網絡的整體傳輸質量。

降低運營成本：產品使用壽命延長，維護頻率降低，減少了設備更換與人力維護成本，為運營商、企業等用戶節省運營開支。

適配行業發展需求：契合5G、數據中心、工業互聯網等行業的高速發展需求，為光通信網絡的升級提供可靠的硬件支持。

推動技術創新：作為獲得專利認證的創新產品，為光通信設備行業的技術升級提供了參考方向，助力行業整體技術水平提升。

六、廣西科毅光通信：專注光通信設備創新與品質保障

廣西科毅光通信科技有限公司是一家專注于光通信設備研發、生產、銷售的高新技術企業，核心產品涵蓋光開關、光纖分路器、光耦合器等系列光通信核心器件，官網（www.m.lytflsy.com）提供全面的產品信息與技術支持。

公司擁有一支經驗豐富的研發團隊，始終以行業痛點為導向，致力于技術創新與產品升級。這款抗彎曲光纖分路器的推出，是公司研發實力的集中體現，產品不僅通過國家專利認證，還經過嚴格的質量檢測，確保每一臺產品都能滿足用戶的使用需求。

我們堅持“品質為本、創新驅動、客戶至上”的經營理念，為客戶提供定制化的光通信解決方案，產品廣泛應用于通信運營商、數據中心、企業、政府等多個領域，獲得了客戶的一致認可。
