一、光通信行業對光開關的核心需求與技術痛點

在全光網絡高速發展的今天，光開關作為實現光信號路由選擇、交叉連接和自愈保護的核心器件，其性能直接影響整個通信系統的傳輸效率與穩定性。尤其是數據中心、5G基站、光交叉連接（OXC）設備等場景中，對光開關的光路建立速度、能量損耗控制、長期穩定性提出了極高要求。

當前主流的MEMS（微機電系統）光開關，通過硅基底上的可移動微鏡反射光信號實現路徑切換。其核心邏輯是讓兩個微鏡在X、Y兩個垂直方向上轉動至理想角度，使光信號從輸入端口經兩次反射精準到達輸出端口，從而減少能量損耗。

但傳統技術中，微鏡角度校準采用“四層嵌套步進掃描”模式，存在明顯痛點：

1.      掃描效率極低：每個微鏡的兩個方向需分步轉動，外層循環需等待內層循環完成，單微鏡單方向轉動步數達n步時，兩層微鏡共需n?步，總耗時往往超過100秒，嚴重影響光開關上電啟動速度；

2.      能量損耗控制不足：驅動臂材料特性與制造工藝差異導致微鏡角度漂移，傳統步進掃描難以精準捕捉最優驅動參數；

3.      穩定性欠佳：多層循環的間歇式轉動易導致微鏡狀態波動，影響光路傳輸?shù)囊恢滦浴?/span>

針對這些痛點，廣西科毅光通信科技有限公司（官網：www.m.lytflsy.com）研發了創新的光開關路徑建立方案，實現了掃描速度與損耗控制的雙重突破。

二、MEMS光開關的核心結構與光路建立基礎

要理解創新方案的優勢，首先需明確MEMS光開關的核心結構與傳統光路建立邏輯。

（一）核心組件構成

MEMS光開關主要由處理器、至少兩個微鏡及驅動模塊組成，其核心執行單元為微鏡陣列與驅動系統：

1.      微鏡結構：每個微鏡包含鏡面與4個驅動臂（如圖5所示），驅動臂A、D控制Y方向轉動，驅動臂B、C控制X方向轉動，通過驅動臂的抬起與下沉實現微鏡角度調節；

2.      微鏡陣列：光開關中的微鏡通常以陣列形式排布（如圖4所示），例如8×8陣列，不同位置的微鏡組合實現多光路切換；

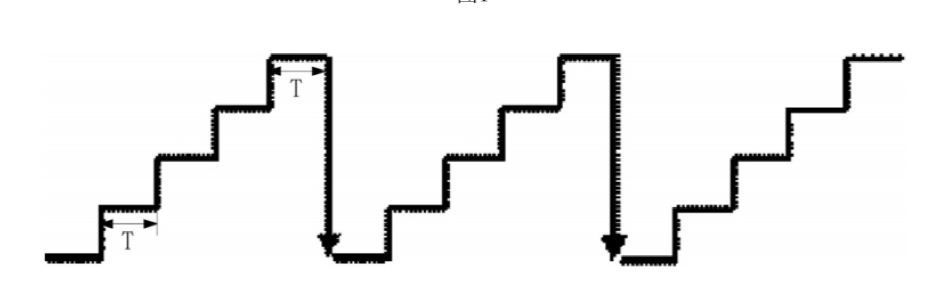

3.      驅動系統：通過電壓或電流信號驅動微鏡轉動，傳統驅動信號為臺階形（如圖2所示），創新方案采用諧振波、鋸齒波等連續波形（如圖9-11所示）。

（二）傳統光路建立邏輯

光信號的路徑建立本質是尋找微鏡的最優驅動信號參數。如圖1所示，輸入端口發射的光信號經第一微鏡（微鏡A）反射至第二微鏡（微鏡B），再由第二微鏡反射至輸出端口。當微鏡角度偏差時，光信號會偏離輸出端口，產生能量損耗（能量損耗=輸入光功率-輸出光功率）。

傳統技術通過“四層嵌套步進掃描”確定最優參數：

1.      四層循環分別對應第一微鏡X方向、第一微鏡Y方向、第二微鏡X方向、第二微鏡Y方向；

2.      每層循環采用步進式轉動，每轉動一個預設角度（如0.1°）就暫停，記錄驅動參數與能量損耗；

3.      外層循環需等待內層循環完成全角度掃描后再繼續，導致總步數激增，耗時過長。

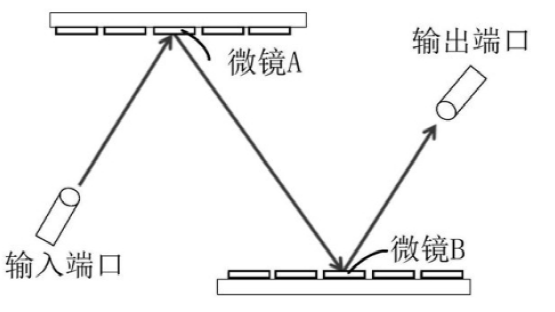

圖1 光開關中建立路徑的示意圖

圖2 MEMS光開關微鏡驅動臂結構示意圖

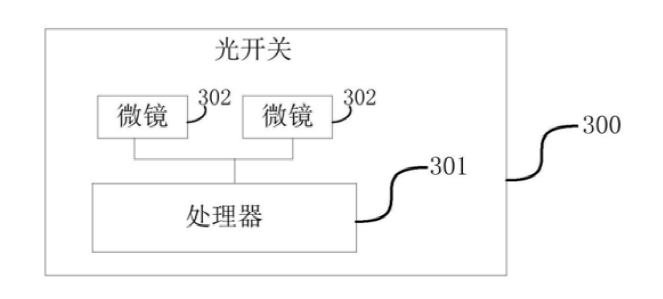

圖3 一種光開關的結構示意圖

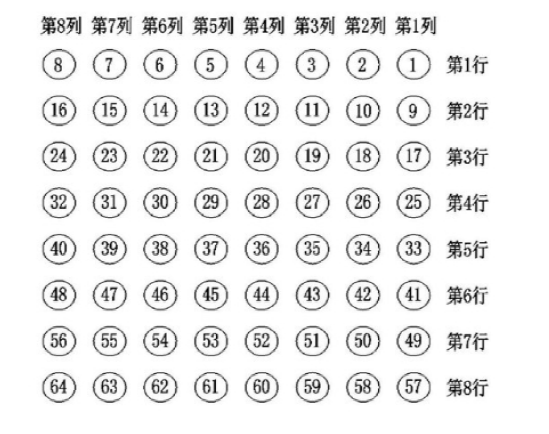

圖4 一種微鏡陣列的示意圖

圖5 光開關中微鏡的結構示意圖

三、創新路徑建立方法：從“步進掃描”到“連續掃描”的突破

本專利提出兩種核心創新方案，通過將內層循環的“步進式掃描”改為“連續式掃描”，在保證遍歷所有角度的前提下，大幅減少轉動步數與掃描時間。

（一）方案一：雙微鏡分階段優化策略

該方案將四層循環拆解為兩個獨立的雙層循環，先優化第一微鏡參數，再固定第一微鏡優化第二微鏡，具體步驟如下：

1.目標角度范圍獲取：光開關上電后，先獲取第一微鏡（第二目標角度范圍）與第二微鏡（第一目標角度范圍）的盲掃角度范圍（如2°-3°），避免全角度掃描浪費時間；

2.第一微鏡參數優化：

①控制第一微鏡每隔第一時間間隔（如210ms）轉動一個預設角度（如0.1°），采用臺階形驅動信號保持轉動間歇的穩定性；

②每當?shù)谝晃㈢R轉動一次后，控制第二微鏡在第一目標角度范圍內連續轉動一周（如圖6所示），驅動信號采用諧振波、鋸齒波或三角波（如圖9-11），且轉動周期不大于第一時間間隔；

③當光信號能量損耗小于預設閾值（如10dB）時，記錄第一微鏡的驅動信號參數與損耗值，直至第一微鏡覆蓋全部第二目標角度范圍；

④通過加權平均（權重與損耗負相關）或選取最小損耗對應的參數，確定第一微鏡的目標驅動信號參數。

3.第二微鏡參數優化：

①固定第一微鏡的目標驅動信號參數，使其保持理想角度；

②控制第二微鏡每隔第二時間間隔（如110ms）轉動一個預設角度，采用步進式掃描；

③記錄能量損耗小于閾值時的驅動參數，通過同樣的方法確定第二微鏡的目標驅動信號參數；

④基于目標參數驅動第二微鏡，完成光路建立。

（二）方案二：三維參數協同優化策略

該方案針對更復雜的應用場景，將第二微鏡的兩個方向拆分處理，先協同優化第一微鏡與第二微鏡X方向參數，再單獨優化第二微鏡Y方向參數：

1. 三層步進+一層連續掃描：

①控制第一微鏡每隔第三時間間隔（如1210ms）轉動預設角度，同時控制第二微鏡X方向每隔第四時間間隔（如11ms）轉動預設角度；

②每當?shù)诙㈢RX方向轉動一次，控制其Y方向在第一目標角度范圍內連續轉動一周（驅動信號為連續波形）；

③記錄能量損耗達標的驅動參數集合（含第一微鏡與第二微鏡X方向參數），直至覆蓋全部角度范圍；

2.單獨優化第二微鏡Y方向：

④ 固定第一微鏡與第二微鏡X方向的目標參數；

⑤控制第二微鏡Y方向每隔第五時間間隔（如10ms）步進轉動，記錄最優參數并驅動；

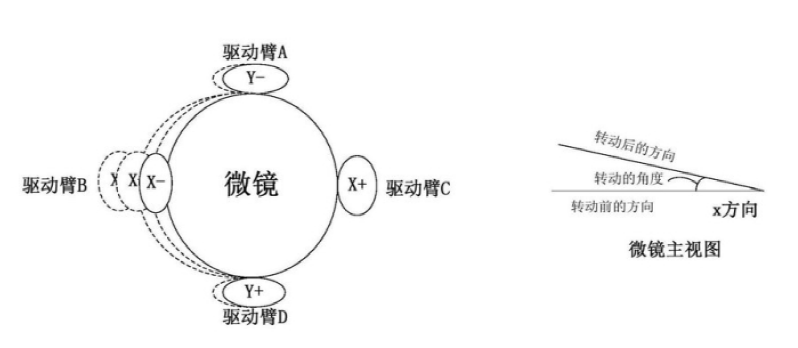

圖6 一種微鏡轉動的示意圖

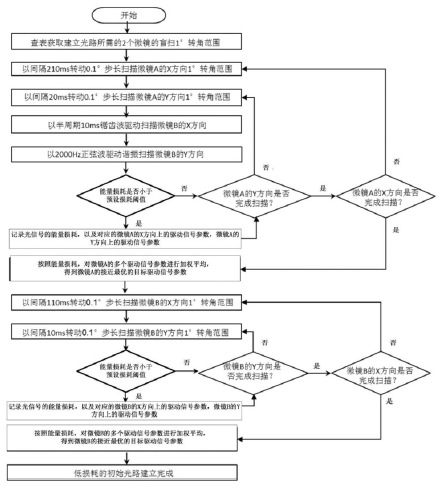

圖7 一種用于光開關的路徑建立方法的流程圖

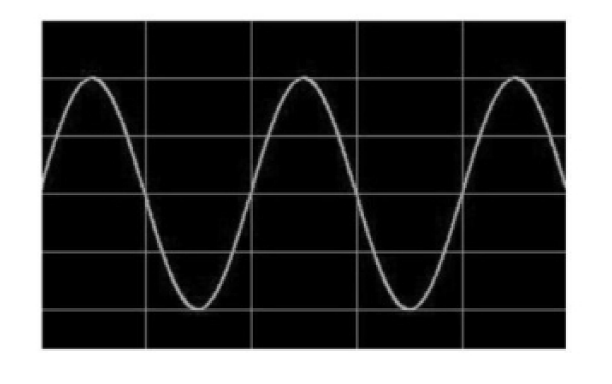

圖9 光開關諧振波驅動信號波形圖

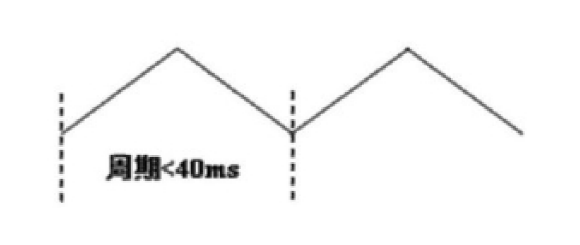

圖10 MEMS光開關微鏡角度調節示意圖

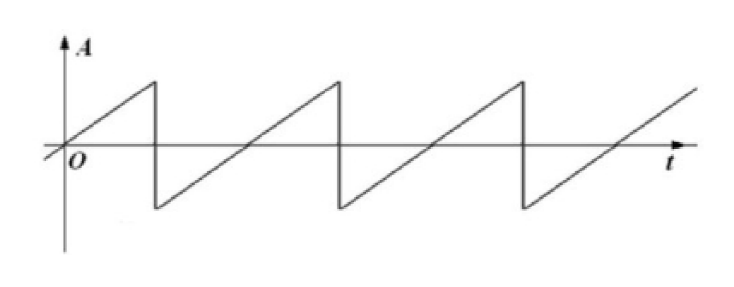

圖11 種用于控制微鏡連續轉動的驅動信號的波形示意圖

（三）核心技術亮點

1.      掃描速度提升顯著：將四層步進循環轉化為“步進+連續”混合循環，總步數從n?降至2n2（方案一）或n3+n（方案二）。實驗證明，當單方向步數為11步時，傳統方案耗時146秒，方案一僅需2秒（提速73倍），方案二需12秒（提速12倍）；

2.      能量損耗精準控制：通過連續掃描捕捉更多有效參數，結合加權平均或最小損耗篩選，確保微鏡角度達到最優，光信號損耗低于預設閾值；

3.      穩定性更強：連續驅動信號減少微鏡啟停波動，驅動臂應力釋放更均勻，降低角度漂移風險；

4.      兼容性廣：支持X、Y方向獨立或同步調節，驅動信號波形可靈活切換，適配不同場景需求。

四、技術優勢帶來的實際應用價值

（一）適配高頻場景需求

1.      數據中心：光開關需頻繁切換光路以應對流量波動，本方案2秒內完成光路建立，滿足毫秒級響應要求；

2.      5G基站：戶外環境對光開關穩定性要求高，連續掃描技術減少微鏡機械損耗，延長使用壽命；

3.      光交叉連接（OXC）設備：多光路并行切換時，快速掃描能力提升設備整體吞吐量。

（二）降低全生命周期成本

1.      能耗優化：連續驅動信號的能量利用率高于步進信號，減少光開關運行功耗；

2.      維護成本降低：微鏡角度穩定性提升，減少校準頻次；

3.      集成便捷：方案兼容現有MEMS制造工藝，無需額外改造生產線。

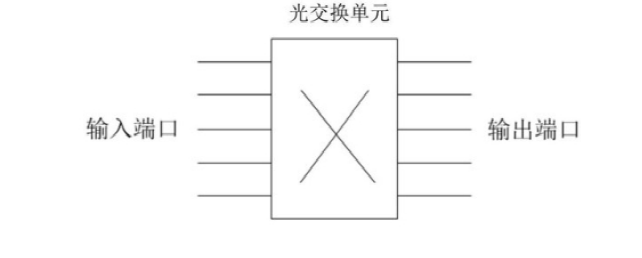

圖12 光交換單元的示意圖
