傳統機械式光開關雖然插入損耗低、隔離度高，但響應速度慢、體積大；而非機械式光開關則在損耗與隔離度之間難以兼顧。針對這些技術瓶頸，我們科毅光通信深入研發，成功引入基于塔爾波特效位相編碼的衍射光柵光纖光開關技術，該技術具備低損耗、高隔離、結構緊湊、可編程控制等顯著優點，尤其適合大端口數1×N光開關的應用場景。

一、技術原理與結構組成

衍射光柵光纖光開關的核心是一對互補的塔爾波特位相編碼位相板，包括正位相板與負位相板。光路依次經過輸入光纖、輸入耦合透鏡、互補位相板、輸出耦合透鏡，最終進入輸出光纖組。通過編程控制裝置驅動移動器，使正負位相板沿軸線相對平行移動，實現對光束偏轉方向的精確控制，從而將光信號耦合到不同的輸出光纖中。

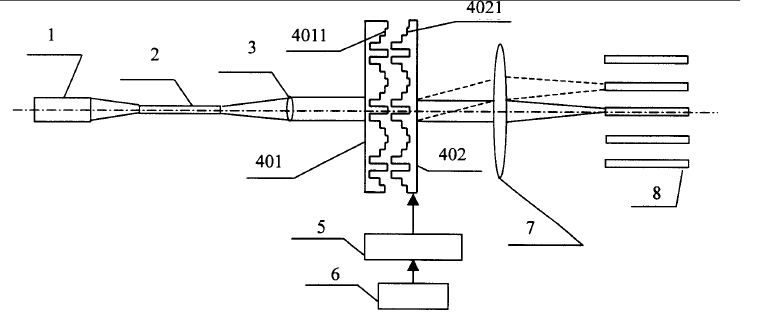

圖1：位相板在光開關中使用示意圖 -廣西科毅光通信

該光開關的位相板表面設計有周期重復的二次位相函數分布柵線，其位相分布遵循塔爾波特陣列照明編碼規則。

具體而言，每個周期被均勻分為M等分，每一等分的位相值由以下公式確定：

• 當M為偶數時：

• 當M為奇數時：

其中，參數r由p×r=k_r×M+1p×r=kr×M+1決定，p、r、M為正整數，k_r為非負整數。這種編碼方式使得位相板具備優異的光束控制能力。

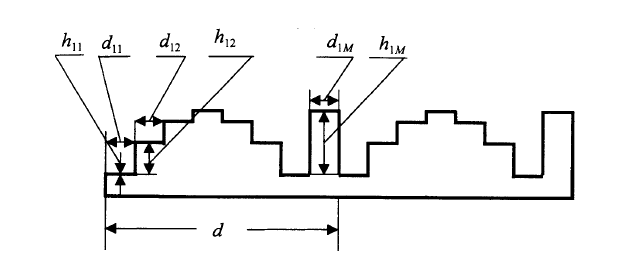

圖2：一維位相板分布示意圖，展示周期d與M等分位相結構

二、核心優勢：為什么選擇衍射光柵光開關？

1.低插入損耗，高隔離度

傳統光開關在擴展端口時往往伴隨損耗大幅上升。本技術通過正負位相板的互補設計，在無位移狀態下位相抵消，光幾乎無損耗直通；在位移狀態下，通過線性位相調制實現光束偏轉，其插入損耗可精確控制在較低水平。根據理論計算，插入損耗與位移量Δ、分割數M密切相關，公式為：

在實際設計中，通過優化M與Δ，可在維持高隔離度的同時，將損耗控制在理想范圍內。

2.輸出端口數目大，結構緊湊

該技術能輕松實現1×N光開關，N可達數十甚至上百端口。光束最大偏轉角度為：

通過縮小周期d、增大M，即可在有限尺寸內實現多端口輸出。位相板尺寸可小至數毫米見方，整機體積遠小于傳統機械開關。

3.響應快速，控制靈活

采用微位移驅動方式，位移量?jī)H為微米級，結合編程控制，可實現毫秒級切換，適用于動態光網絡調配。支持?jǐn)?shù)字化控制，易于集成到智能光系統中。

4.制造工藝成熟，成本可控

位相板采用二元光學技術制備，兼容主流微電子工藝，如光刻、反應離子刻蝕等，具備量產可行性。臺階數L可通過素?cái)?shù)分解規則預估，便于工藝難度與成本評估。

三、性能曲線與設計指導

在實際應用中，插入損耗隨位移量Δ增加而逐漸上升，隨分割數M增加而下降。下圖展示了M=8時，IL隨Δ變化的關系：

圖3：M=8時插入損耗隨位移量Δ變化曲線

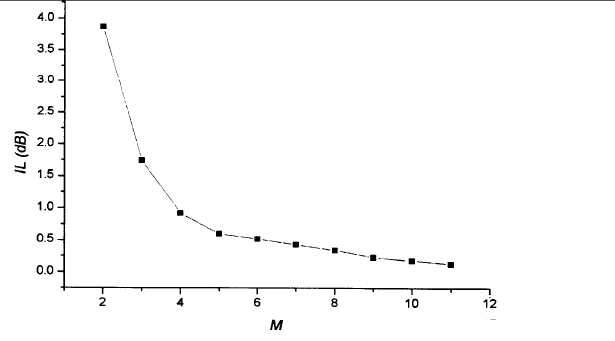

圖4：Δ=1時插入損耗隨M增加而下降曲線

根據上述曲線及理論模型，設計者可依據目標端口數N（N=2Δ+1）與允許損耗，反向推導出所需的M與L，從而指導位相板制備。

下表列出在IL=0.92dB時，N、M與L的對應關系，供工程參考：

四、應用前景與科毅光通信的實踐

這項技術特別適用于：

l  光纖通信系統中的路由切換與保護倒換

l  數據中心光網絡的動態重構

l  光纖傳感與測試系統的多通道選擇

l  航空航天與國防通信中的高可靠光開關組件

廣西科毅光通信科技有限公司依托該專利技術，已成功開發系列化衍射光柵光開關模塊，具備低損耗、高隔離、小體積、長壽命等特點。我們持續優化工藝，提升端口密度，并結合客戶實際組網需求，提供定制化光開關解決方案。

五、結語

衍射光柵光纖光開關代表了光開關技術的一個重要發展方向，其結合了衍射光學與微位移控制的優勢，在性能、尺寸與成本之間取得良好平衡。作為光通信器件領域的創新者，廣西科毅光通信將繼續深耕光學設計與工藝實現，推動高性能光開關在更多場景中的應用，助力光網絡向更高速、更智能、更可靠的方向演進。

如果您對衍射光柵光開關、1×N光開關或其他光無源器件有需求或技術咨詢，或想了解更多光通信相關產品信息，訪問廣西科毅光通信官網www.m.lytflsy.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！我們將為您提供專業的產品支持與系統解決方案。
