產品概述

1×2手動保偏光模塊開關，是針對光通信系統、光纖傳感、實驗室測試等場景設計的高穩定性光器件。該產品采用保偏（PM）技術，工作波長精準匹配1550nm主流頻段，搭配FC/APC高兼容性接頭，支持手動鎖定切換，插入損耗低至0.8dB（Typ），回波損耗與串?dāng)_均≥55dB，能有效保障偏振態信號的穩定傳輸，滿足嚴苛工況下的使用需求。

產品特點

1. 高保偏性能：采用PM1550專用保偏光纖，有效抑制偏振態擾動，確保信號在長距離傳輸或頻繁切換后仍保持穩定。

2. 低損耗設計：插入損耗≤0.8dB，遠低于行業平均水平，減少信號衰減，尤其適合對傳輸效率要求高的光纖傳感系統。

3. 手動鎖定切換：配備防誤觸按鈕，切換后自動鎖定，避免因振動或誤操作導致通道偏移，提升使用安全性。

4. 寬溫適應能力：-20℃~70℃工作溫度范圍，可在室外、工業機房、實驗室等多場景穩定運行，無需額外溫控設備。

5. 高兼容性結構：FC/APC接頭適配多數光通信設備，0.9mm紅色尾纖便于安裝時區分通道，外殼采用ABS材質，抗沖擊、耐腐蝕。

應用范圍

l  光纖傳感系統：如油氣管道監測、橋梁結構健康監測等，需穩定偏振態信號的場景

l  光通信實驗室：用于光器件測試、鏈路調試，手動切換靈活，適配多種實驗方案

l  工業控制領域：工業以太網、智能制造中的光信號路由，寬溫特性適配惡劣工業環境

l  測試測量設備：搭配光功率計、光譜分析儀等設備，作為通道切換單元，提升測試效率

工作原理

該1×2手動保偏光開關模塊核心是通過PM1550保偏光纖與精準光路設計，維持光信號偏振態穩定；手動按壓切換按鈕時，內部機械結構驅動光路切換至目標通道，松開后鎖定機構自動固定光路位置，避免偏移；配合扇港FC/APC接頭的低反射特性，使光信號在1550nm工作波長下，以低損耗（≤0.8dB）完成單輸入雙輸出的通道切換，同時通過高隔離度設計（回波損耗、串?dāng)_≥55dB）減少信號干擾。

產品規格

產品尺寸圖

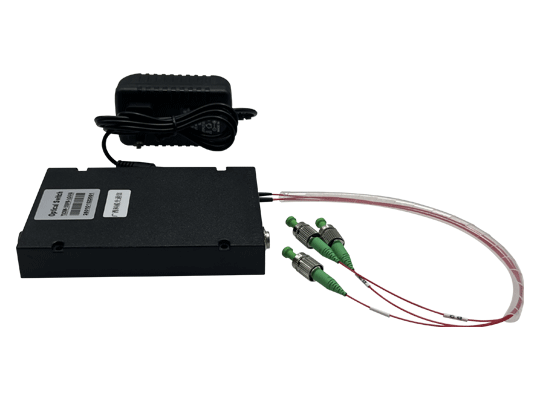

產品外殼尺寸為120×80×18mm，采用緊湊型設計，可通過螺絲固定在標準機架或?qū)嶒?yàn)臺；尾纖出口預留足夠空間，避免彎折導致的性能損耗；按鈕式切換機構位于外殼正面，操作行程短，反饋清晰。

安裝注意事項

1. 安裝時需確保尾纖彎曲半徑≥30mm，避免過度彎折損傷光纖；

2. 驅動電源需匹配5V電壓，避免過壓導致內部元件損壞；

3. 連接頭安裝前需清潔端面，防止灰塵影響光信號傳輸。
