產品概述

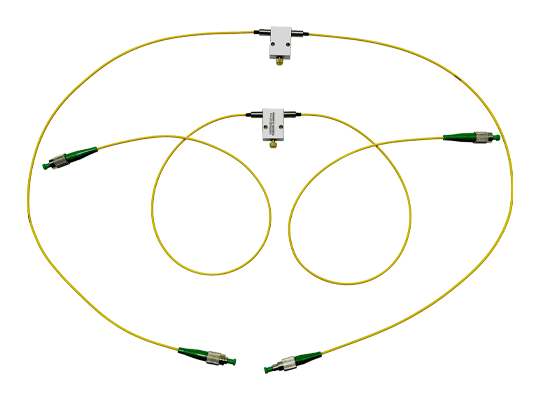

VOA SM 手調光衰減器是一款專為精密光通信系統設計的高性能衰減設備，采用單模光纖設計，工作波長覆蓋1550nm和1625nm雙波段，配備FC/APC高精密連接頭，外殼采用耐腐蝕鋁合金材質，整體結構緊湊耐用，適用于光纖通信網絡、光測試測量系統、光纖傳感等多種應用場景。

產品核心優勢

1. 雙波長兼容設計：支持1550nm和1625nm兩種常用通信波長，滿足不同系統的測試需求，無需頻繁更換設備

2. 低插入損耗：典型插入損耗僅0.8dB，有效減少信號衰減，保證光信號傳輸質量

3. 高回波損耗：回波損耗最小值達55dB，大幅降低反射信號對系統的干擾，提升系統穩定性

4. 高可靠性結構：采用鋁合金外殼封裝，具有良好的抗電磁干擾和抗腐蝕性能，適應各種惡劣工作環境

5. 標準化接口：配備FC/APC標準連接頭，兼容性強，可與市面上大多數光通信設備完美對接

技術規格參數

1.光學性能參數

2.機械與環境參數

·         連接頭類型：FC/APC（帶防塵帽）

·         光纖類型：?jiǎn)文９饫w（SMF-28e+兼容）

·         尾纖規格：2mm直徑套管，0.5米長度

·         尾纖顏色：黃色（符合國際標準）

·         外殼材質：鋁合金（表面陽極氧化處理）

·         產品尺寸：27mm×12.6mm×8.5mm（長×寬×高）

·         工作溫度：-20℃~+70℃（工業級標準）

·         存儲溫度：-40℃~+85℃（溫度循環測試48小時）

·         相對濕度：5%~95%（無冷凝）

 3.物料組成與質量控制

 4.產品尺寸示意圖

產品應用場景

1.光纖通信網絡測試

在光纖通信系統安裝和維護過程中，VOA SM手調光衰減器可用于模擬不同長度的光纖鏈路衰減，幫助工程師測試系統在不同衰減條件下的傳輸性能，確保系統在實際運行環境中的穩定性。特別適用于城域網、接入網等網絡的現場測試和故障排查。

2.光模塊生產測試

光模塊制造商在生產過程中，需要對光模塊的發射功率、接收靈敏度等參數進行精確測試。本產品可提供穩定可控的衰減值，為光模塊測試提供標準的衰減環境，確保每一個出廠產品都符合質量標準。

3.光纖傳感系統

在光纖傳感應用中，如安防監控、結構健康監測等領域，常需要精確控制光信號的強度。這款光衰減器能夠提供穩定的衰減效果，保證傳感系統的測量精度和可靠性，適應各種復雜的現場環境。

4.實驗室科研測試

高校和科研機構在進行光通信技術研究時，需要高精度的衰減設備來構建實驗平臺。VOA SM 手調光衰減器憑借其高精度、高穩定性的特點，成為實驗室科研測試的理想選擇，可用于新型光通信技術的研發和驗證。

產品使用說明

1.安裝準備

1. 檢查產品包裝是否完好，確認產品型號與訂單一致

2. 準備必要的安裝工具：光纖清潔筆、無水乙醇、無塵紙

3. 確保安裝環境符合產品工作條件：溫度-20℃~70℃，濕度5%~95%（無冷凝）

2.連接操作步驟

1. 使用光纖清潔筆清潔光衰減器的FC/APC連接頭端面，確保無灰塵和污漬

2. 將光衰減器一端連接到光發射設備的輸出端口，另一端連接到光接收設備的輸入端口

3. 輕輕旋轉連接頭，確保連接牢固，避免過度用力損壞連接頭

4. 開啟光設備，觀察光功率計讀數，通過調節光衰減器旋鈕（如配備）設置所需衰減值

3.注意事項

1. 避免在灰塵、潮濕或有腐蝕性氣體的環境中使用，以免影響產品性能和壽命

2. 連接和拆卸時應輕拿輕放，避免連接頭端面碰撞和劃傷

3. 定期清潔連接頭端面，建議每使用10次或發現信號衰減異常時進行清潔

4. 禁止在超過額定工作溫度范圍的環境中使用，以免損壞內部光學元件

5. 如產品出現故障，應及時聯系廠家維修，禁止自行拆卸
