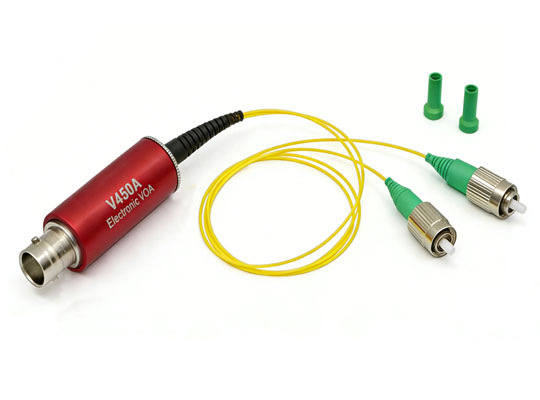

操產品概述
本系列可調光學衰減器基于微機電系統技術，采用光纖耦合設計，實現對單模光纖中光功率的連續可調電壓控制。器件支持直流電壓輸入以設定固定衰減值，并可兼容最高1kHz的交流調制信號。內置保護二極管可有效抑制輸入電壓瞬變，提供靜電放電、過壓及欠壓保護，確保設備可靠運行。
操作指南
1. 開箱與安裝
設備開箱后應輕取輕放。其兩端光纖引出線在光學性能上具備雙向?qū)ΨQ性，均可作為光信號輸入或輸出端口。實際應用中，受纖芯對準隨機性影響，建議通過測試優選插入損耗較低的連接端。
2. 電氣連接與控制
通過BNC接口連接外部電壓源，施加0–5 V控制電壓即可實現衰減調節。光學透射率隨控制電壓升高呈單調下降趨勢（參見典型響應曲線）。需注意，最小衰減值受連接器對準精度影響顯著，尤其在短波長、小纖芯條件下更為敏感。為實現最優性能，推薦將設備光纖引線與系統光纖進行熔接，此操作需預先去除FC/APC連接器。
3. 性能優化提示
在短波長應用中，建議通過精密對準或熔接方式提升連接重復性與穩定性，以確保衰減性能符合設計預期。
產品特點
精密電壓控制：采用MEMS技術，通過0-5V直流或最高1kHz的交流調制電壓，即可實現對單模光纖中光功率的連續、快速電調衰減。
集成電壓保護：內置保護二極管，提供靜電放電、過壓及欠壓保護，增強了設備的可靠性和耐用性。
寬光譜兼容：提供多種特定波長型號，可覆蓋從可見光到近紅外的主要波段，適配多種激光光源。
低回波損耗：光學回波損耗大于30 dB，有效減少反射光對系統的影響。
靈活連接與優化方案：標配FC/APC連接器，方便即插即用；同時建議通過熔接方式連接，可最大程度降低插入損耗，實現最優性能。
應用范圍
光纖通信系統：用于發射端或接收端的功率管理與均衡。
激光與光電實驗：在實驗室中用于調節信號強度、模擬傳輸損耗或保護靈敏探測器。
測試與測量系統：作為光器件測試平臺（如測試光接收機靈敏度）中的可編程衰減單元。
傳感與儀器集成：集成到光纖傳感系統或分析儀器中，用于實現自動化的光路調節和穩定輸出。
產品規格
參數 | 單位 | |
工作波長 | nm | C band:1530~1570nm L band:1570~1610nm |
衰減類型 | -- | 常開或常關 |
衰減范圍 | dB | ≥30 |
插入損耗 | dB | ≤0.7 |
衰減分辨率 | dB | 持續 |
消光比 | dB | ≥18 |
波長相關損耗 | dB | ≤0.3@ 0dB , ≤1.5 @20dB |
溫度相關損耗（與室溫比對） | dB | ≤0.7@ 0dB , ≤1.0 @20dB |
回波損耗 | dB | ≥45 |
光纖型號 | -- | 保偏光纖 |
響應時間（10-90%光功率） | ms | ≤3 |
驅動電壓 | V | 6.5V or 15V |
驅動功率 | mW | ≤2 |
承載功率 | mW | ≤500 |
工作溫度 | ℃ | -0～+70 |
儲存溫度 | ℃ | -40～+85 |
備注：以上所有參數不含光纖連接器

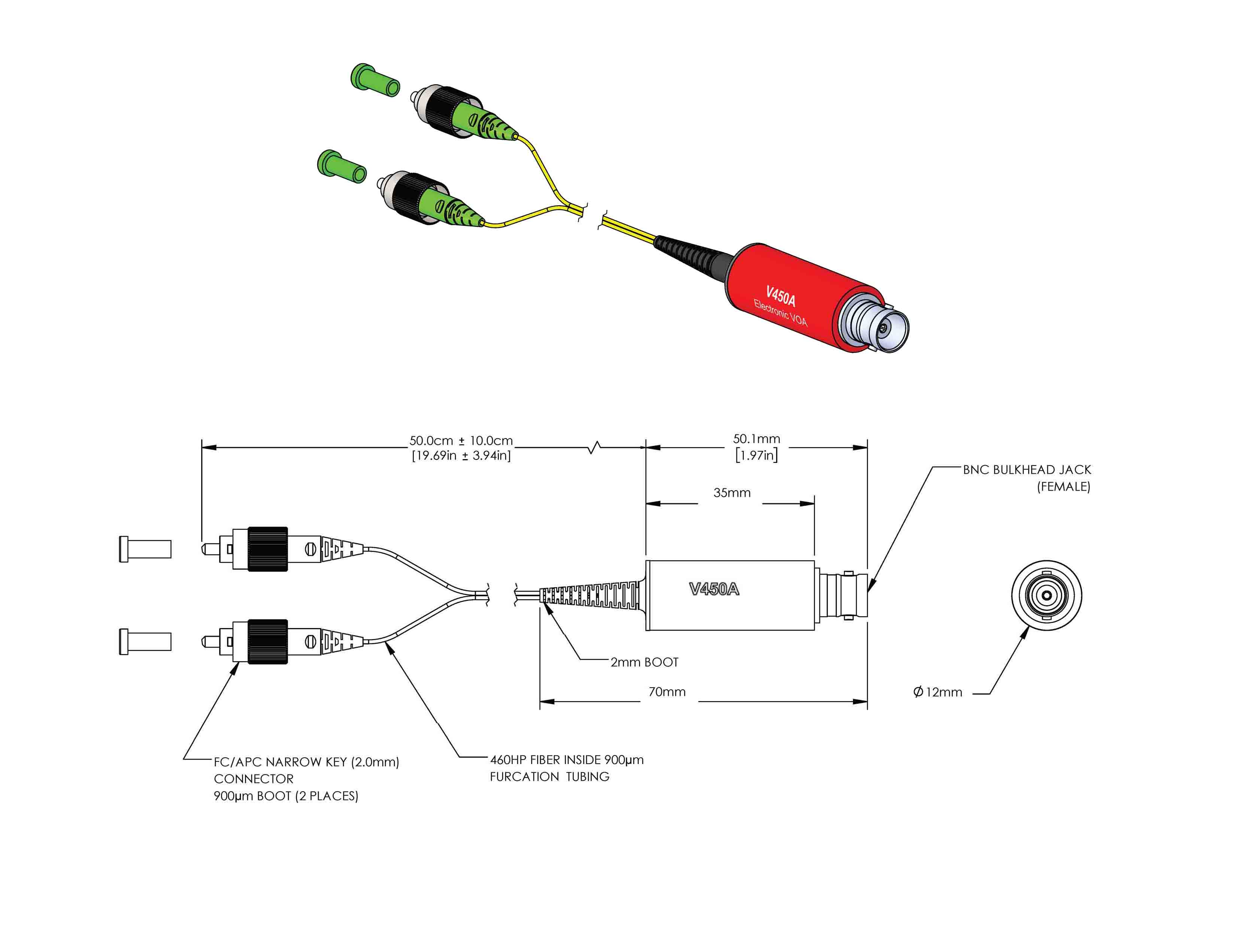

產品尺寸
訂購信息:A-B-C-D-E-F-G-H
A | B | C | D | E | F | G | H |
波長 | 類型 | 驅動電壓 | 光纖類型 | 尾纖長度 | 尾纖類型 | 輸入 | 輸出 |
1=850nm 2=1064nm 3=1310nm 4=1550nm X=定制 | B=Bright D=Dark
| 05=5V 15=15
| 1=SMF-28 2=HI 1060 3=MM50/125 4=MM60/125 X=Customized
| 05=0.5m 10=1.0m
| B=Bare Fiber L=900um Loose Tube
| 0=None 1=FC/UPC 2=FC/APC 3=SC/UPC 4=SC/APC 5=LC/UPC 6=LC/APC | 0=None 1=FC/UPC 2=FC/APC 3=SC/UPC 4=SC/APC 5=LC/UPC 6=LC/APC |
